產品概述：

　　MTS-ZX502-A電機測試系統是一款先進、便捷在計算機（Windows 7/10）操作系統下進行快速數據采集電機、扭矩、轉速、輸出功率、電壓、電流、輸入功率、效率及反電動勢等參數的馬達測試設備。由馬達測試電源（AC/DC/三相）、工業控制計算機、馬達測試夾具、測試軟件、伺服測功機、磁滯測功機、測功機控制器等組成。主要應用于AC單相、三相、DC等類型電機測試。電流量程可自動切換，線性范圍寬，讀數重復性好，性能穩定。最高測試功率可到5KW，最大扭矩30N·M，最高轉速6000RPM。

功能特點：

　　•手動加載測試：即負載通過手動調節，收據手工記錄或采集，所以數據均可鎖定。

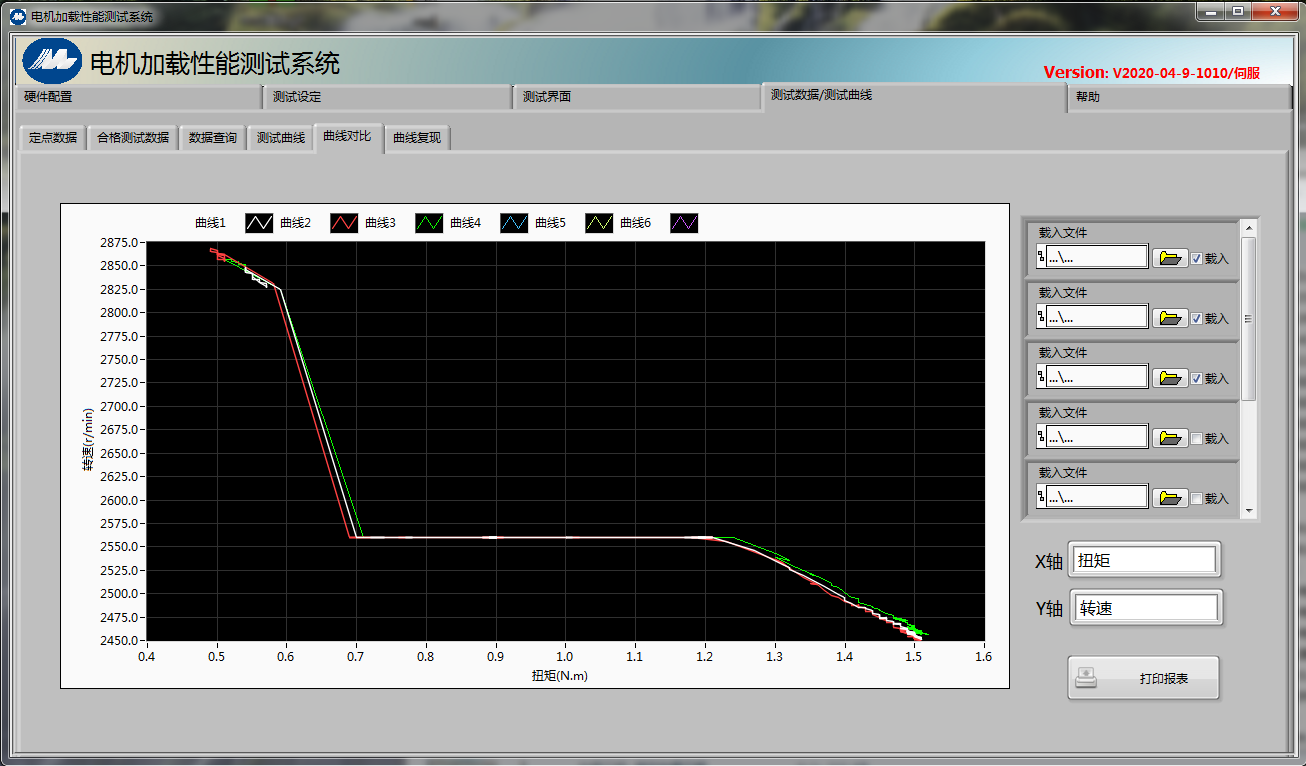

　　•自動測試方式：即負載根據設置自動加載，掃描出電機從空載到堵轉（或設定值）的特征曲線。因?yàn)殡姍C(jī)在零載到相應負載和相應負載到空載這個過程中，下降曲線和回升曲線是存在相應誤差，系統可以通過下降曲線和回升曲線計算擬合出電機最真實的曲線，所以此界面就是最好的測試方式。

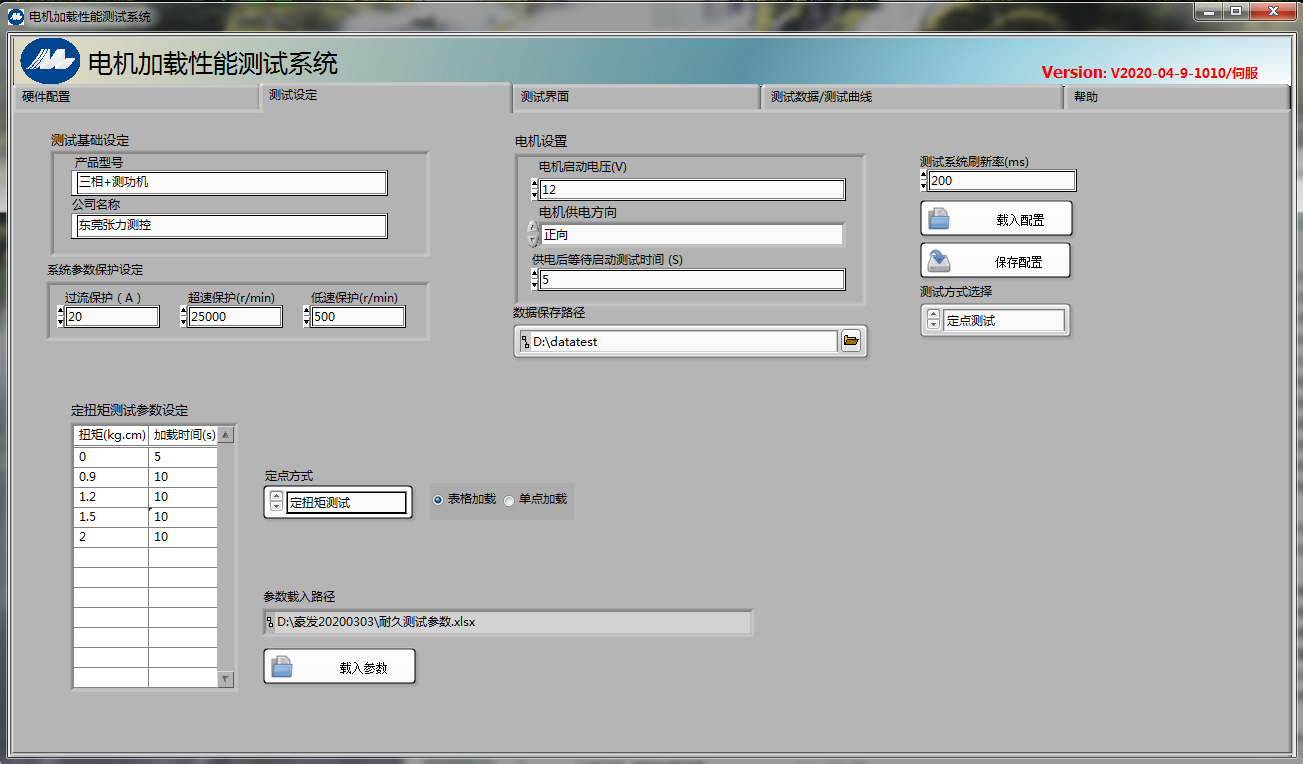

　　•定點測試:如下圖所示可以設定扭矩/轉速/電流在相對的時間進行加載測試。
　　•采用高精度的負載傳感器、額定扭矩實驗精度：±0.5%；轉速精度±0.1%；整機靈敏度高，負載轉矩穩定性和測試數據一致性好。
　　•電機參數的存儲和調用：每一種電機的參數設定好以后可以存儲，以便下次使用和調用不需要重新去設定。

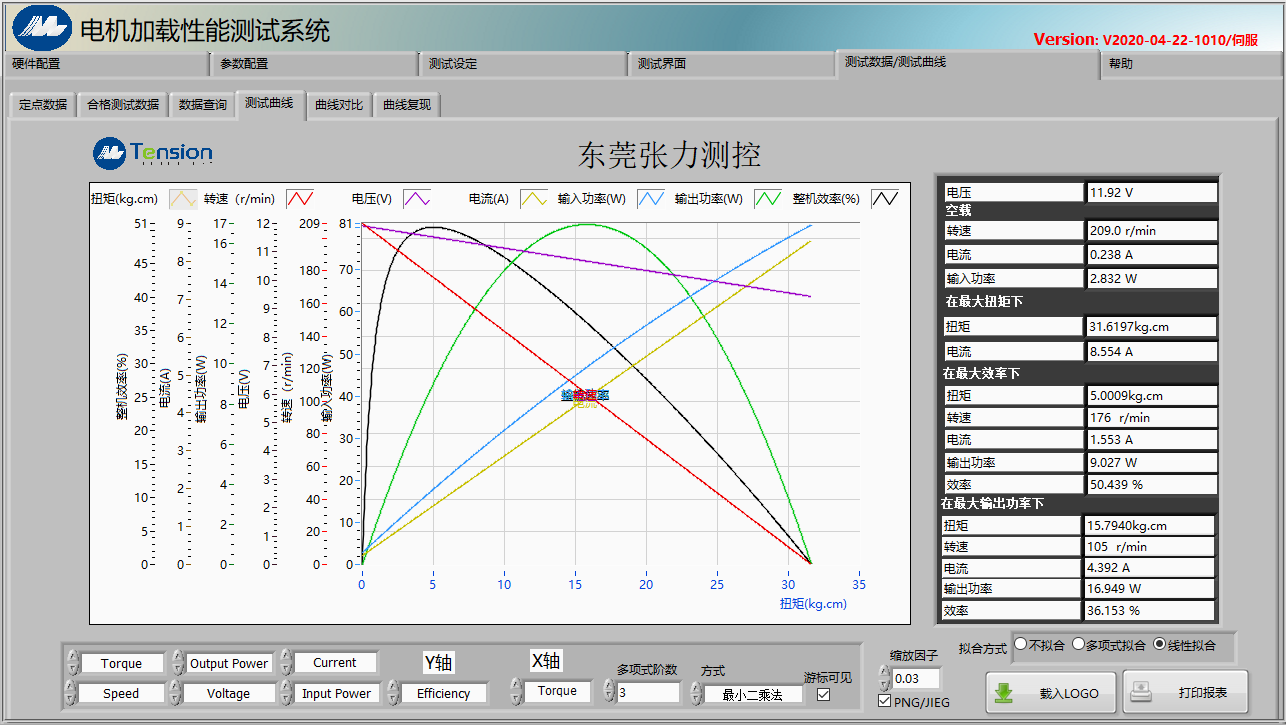

　　•測試界面：測試界面可以實時顯示測試的瞬時值（電壓、電流、轉速、轉矩、 輸入功率、輸出功率、效率），并可以間按一定的時間（隨意設定）采集數據。同時在測試過程中曲線自動繪制。更好的監控測試的過程。

應用領域：此設備有單相功率計、三相功率計、磁滯測功機、伺服測功機等組成。相當于擁有兩套測試設備。可應用的范圍及可測試的電機種類較多。即AC/DC/三相電機只要在扭矩、轉速、功率范圍內都可進行測試。
